機床防護罩

您現在的位置：首頁 > 產品展示 > 機床防護罩

螺旋鋼帶保護套

產品信息

螺旋鋼帶保護套螺旋鋼帶保護套-滾珠絲杠之保護神

性能：螺旋鋼帶保護套用于數控機床、加工中心等各類精密機床、液壓、各個軸系、杠類及滾珠絲杠的防護。它不但具有防塵、防切屑、防冷卻液等功能，而且能維護機床正常精度，延長機床使用壽命，增加美觀。

結構特點：螺旋鋼帶保護套采用優質彈簧鋼帶經熱處理制造而成，對滾珠絲杠、軸、桿類零件實行保護。保護套通過安裝在被保護件二端的對中法蘭，與被保護件實行無接觸聯接。該保護套與對中法蘭之間聯接安全是依靠它本身的預壓縮彈力而實現的，因此在工作中運行穩定、伸縮自如、噪音極低，其表面呈黑色光澤，與機床上大部分法蘭件協調。
訂貨須知：螺旋鋼帶保護套系根據滾珠絲杠、軸、桿類零件的直徑．移動距離等參數而定制配套，所以訂貨時按下列方法進行：
1.用戶單位按我廠提供的標準規格選用。

2 ．用戶單位提供保護套D 、Lmax 、Lmin （特殊要求D²) （代號見圖），由我廠設計制造，價格統一按標準規格引出計算。

說明：1 ．對中法蘭系用戶自制．我廠可提供草圖．

2 ．如批量訂貨價格優惠。
3 ．除特殊情況尺寸有限制外，D₂不作要求。

螺旋鋼帶保護套

LGB	Lmax mm	Lmin mm	D1 mm	D2 mm 參考尺寸	LGB	Lmax mm	Lmin mm	D1 mm	D2 mm 參考尺寸
規格	Lmax mm	Lmin mm	D1 mm	D2 mm 參考尺寸	規格	Lmax mm	Lmin mm	D1 mm	D2 mm 參考尺寸
20 -250 -30 30 -250 -45	250 250	30 45	20 30	40 41	70 -400 -80 70 -750 -100	400 750	80 100	70 70	95 94
30 -450 -50 30 -600 -50	450 660	50 50	30 30	50 56	70 -1400 -120 70 -1800 -120	1400 1800	120 120	70 70	104 120
40 -300 -45 40 -550 -50	300 550	45 50	40 40	54 67	75 -400 -80 75 -600 -100	400 600	80 100	75 75	89 95
40 -800 -80 40 -950 -80	800 950	80 80	40 40	65 69	75 -900 -120 75 -1200 -120	900 1200	120 120	75 75	97 104
45 -550 -50 45 -700 -80	550 700	50 80	45 45	73 68	75 -1600 -1100 80 -400 -80	1600 400	110 80	75 80	115 94
45 -900 -100 45 -1000 -100	900 1000	100 100	45 45	70 73	80 -600 -120 80 -900 -110	600 900	120 110	80 80	97 105
50 -500 -50 50 -700 -80	500 700	50 80	50 50	72 70	80 -1200 -120 80 -1400 -120	1200 1400	120 120	80 80	115 120
50 -900 -100 45 -1200 -100	900 1200	100 100	50 50	77 84	85 -400 -80 85 -600 -100	400 600	80 100	85 85	100 105
55 -350 -50 30 -550 -80	350 550	50 80	55 55	72 72	85 -800 -125 85-1000 -120	800 1000	125 125	85 85	106 126
55 -800 -80 55 -1000 -120	800 1000	80 120	55 55	78 77	85 -1200 -125 90 -400 -100	1200 400	125 100	85 90	132 105
55 -1400 -110 60 -400 -50	1400 400	110 50	55 60	86 79	90 -600 -100 90 -800 -125	600 800	100 125	90 90	111 111
60 -600 -80 60 -900 -100	600 900	80 100	60 60	78 87	90 -900 -125 90 -1200 -125	900 1200	125 125	90 90	127 137
60 -1200 -120 60 -1600 -120	1200 1600	120 120	60 60	88 98	95 -400 -125 95 -600 -125	400 600	100 125	95 95	110 112
65 -400 -50 65 -700 -80	400 700	50 80	65 65	85 87	95 -800 -125 95 -1000 -125	800 1000	125 125	95 95	130 137
65 -1000 -100 65 -1400 -110	1000 1400	100 110	65 65	95 99	100 -600 -120 100 -800 -125	600 800	120 125	100 100	118 135
65 -1800 -110	1800	110	65	109	120 -600 -125	600	125	120	150

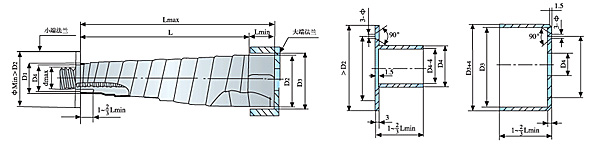

鋼帶保護套安裝示意圖

D1-保護套小端內徑＝dmaz + 1O 毫米	D2-保護套大端內徑	D3-大端法蘭內徑＝D2 + 6 ～8 毫米
D4-小端法蘭外徑＝D1-1～2 毫米	dmax-被保護零件的最大直徑	Lmin-最小壓縮長度
Lmax-最大延伸長度	L-最大允許行程
